产品配置

处理器：4core Intel Core i7-4700EQ, 1.7～2.4GHz,6 MB L3 cache

芯 片 组：Mobile Intel QM87 芯片组

内 存：高支持16GB DDR3L-1600（1600MHz，带 ECC功能，

           峰值带宽25.6GB/S）

BIOS：Insyde Software InsydeH20TM

看门狗：支持长定时周期

VPX规范：

VITA42.0,VITA42.3,VITA46.0,VITA46.4,VITA46.6,VITA47,XITA48,VITA65

MOD3-PAY-2F2U-16.2.3-2或MOD3-PAY-2F2T-16.2.5-2

显示芯片：tel 处理器内部集成

板载SSD：1 路 ,8G~64G 可选

XMC接口：支持X8或X4 PCIe,XMC rear I/O: X24s+X8d+X12d

(without HD Audio) or X18s+X8d+X12d(with HD Audio) or X12d，

支持+5V或者+12V供电

VPX接口

P0:外部电源及电池供电输入，SM0～SM3，IPMC-BUS

（兼容IPMI V1.5）。P1: 1x RS232/RS422/RS485；2xSATA600；

2xUSB2.0；1xBattery。P1: PCIe：可以配置成1×x8 or 2×x4 or

4×x2模式（支持Gen 1 or Gen 2 or Gen3,4通道DMA引擎，支持1

 NTB，支持FIN-S）。P1: 2×Gigabit-Ethernet：可以配置成2路

1000Base-T or 1路1000Base-T+1路1000Base-BX or 2路1000

Base-BX；支持IEEE802.3z。P1: 3×GPIO(或连接到P2)。P2：1×

VGA:显示高支持1920x1200@60Hz,支持MicrosoftDirectX 11,

支持OpenGL 2.0(Windows and Linux) 。P2：XMC：X24s+X8d+

X12d(without HD Audio)orX18s+X8d+X12d(with HD Audio)orX12d。

P2可配置接口说明：P2：1x8or2x4 PCIe XMC接口（XMC接口模

式为X24s+X8d+X12d）P2：可选1xHD Digital Audio（XMC接口模

式为X18s+X8d+X12d）P2：可选1x全功能RS232 or 3x异步RS232；

1x USB3.0；2x SATA600；1x Analog Audio； 1x DVI-D（XMC接

口模式为X12d）P2：可选1x全功能RS232 or 3x异步RS232；1x

USB3.0;2xSATA600;3xGPIO;1x DVI-D（XMC接口模式为X12d）。

工作温度：-40℃～+85℃（工业级）

储存温度：-55℃～+105℃

工作湿度：5%～95%，40℃无冷凝

供电和功耗：+5V±2.5%,6.0A；+3.3V±2%，2.2A；

+3.3V_AUX±2%，0.4A；±12V_AUX（to XMC site）；37W

产品特点

规格尺寸:160mm×100mm（长×宽）

3U，0.8" 或0.85"或1.0"可选；风冷或导冷，符合VITA48 REDI标准

冲击：VITA47 Class OS2，40g

随机振动：VITA47 Class V3，0.1g2/Hz

硬件监测:支持对电压、CPU温度监测

软件支持: Linux、Windows、VxWorks、QNX

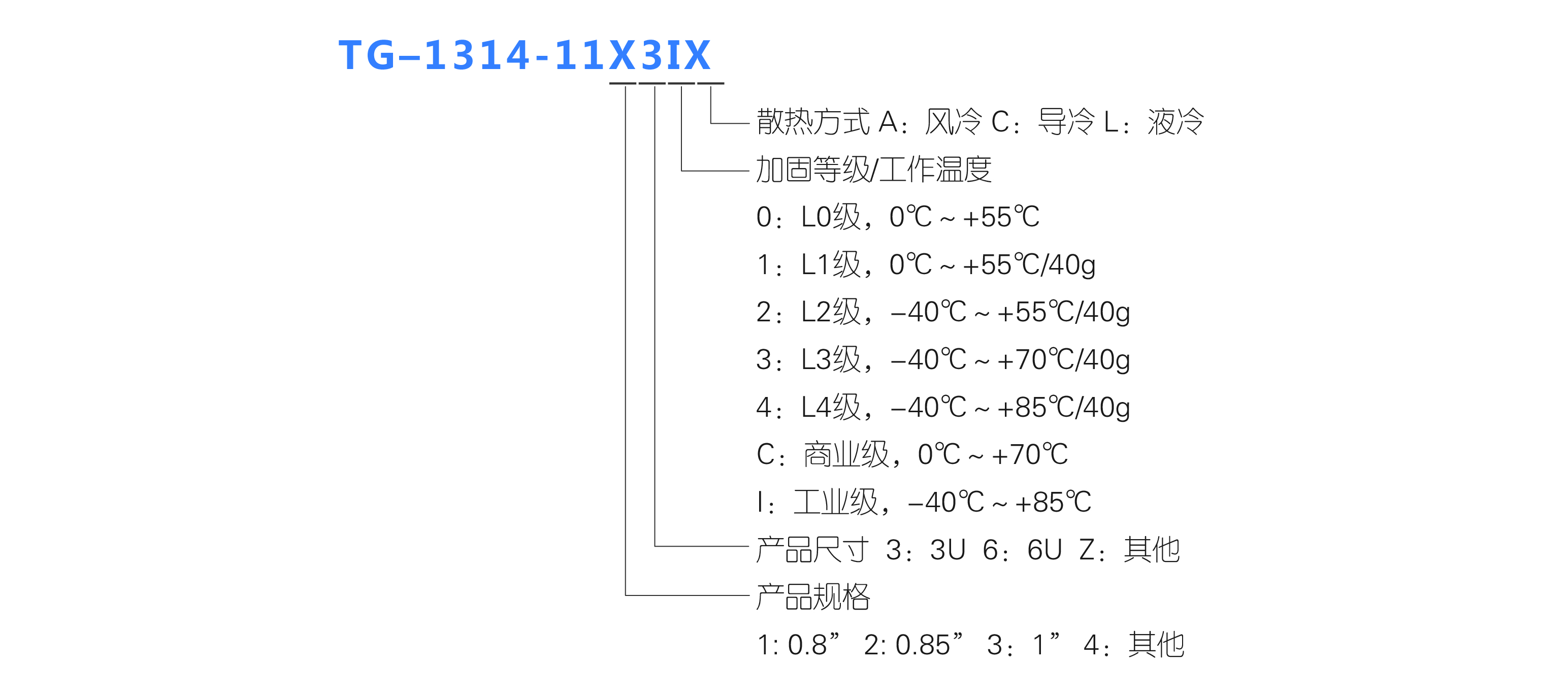

订货信息

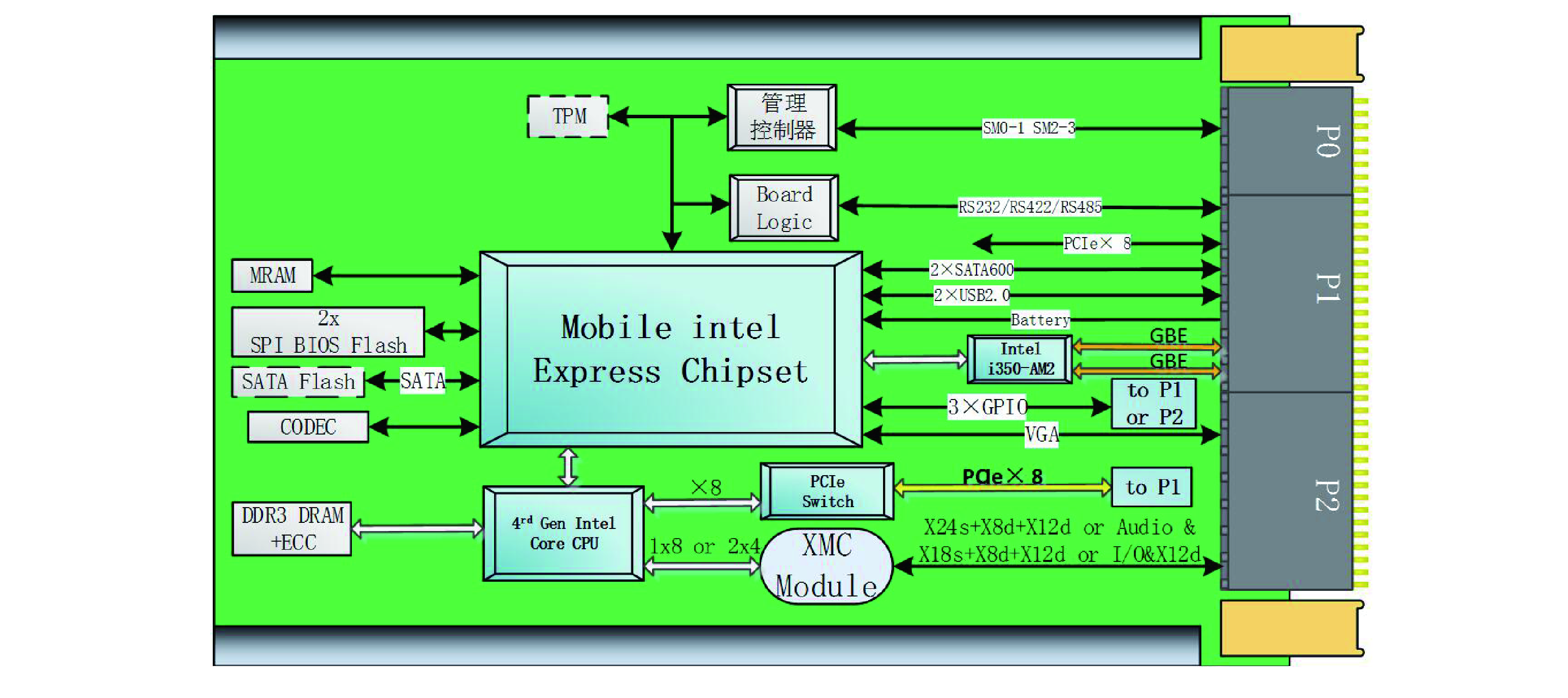

系统结构
