产品描述: 产品描述:TG-9002系列芯片提供完整的多协议,支持MIL-STD-1553A/B/MacAir和STANAG 3838。集成有两个收发器、协议逻辑、4KB的内部RAM。 TG-9002系列芯片与MIL-STD-1760和MacAir兼容,可以改善源收发器的线性驱动能力。TG-9002系列芯片可以工作在10、12、16或者20MHz时钟输入下,为用户操作提供更多的灵活性。 TG-9002系列芯片是个可以完全由+3.3V电压供电的MIL-STD-1553终端,从而避免+5V供电的需求,芯片包含一个主机处理器和MIL-STD-1553总线连接的完整接口。芯片在0.88平方英寸的平面或者鸥翼封装下翼间间距为1.110英寸的空间是可用的,是工业中小的陶瓷鸥翼封装的MIL-STD-1553终端,适用于空间有限的电路板上。

产品详情

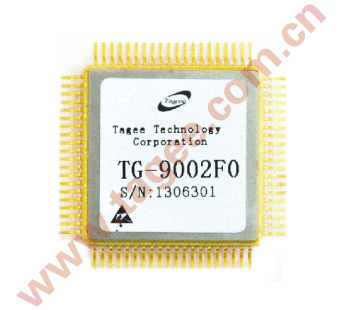

TG-9002 系列芯片


产品配置

满足1553B总线标准规范要求

1个双冗余MIL-STD-1553通道(需要外部变压器)

支持STANAG 3838

支持MIL-STD-1553AMIL-STD-1553B Notice 2

内置 4KB  RAM

发送禁止功能只应用于BM模式

工作电压:+3.3V

BC  专用的信息控制引擎降低了主处理器的负荷

大小帧规定1553消息控制时间

高和低优先级异步消息插入

BC运行时可修改消息或数据

可编程中断控制

RT  多缓冲技术

可编程命令非法化

子地址忙位可编程

并行总线监视器

自动启动RT

BM  命令字过滤功能

支持RT地址,T/R位和子地址过滤

可编程中断

命令/数据堆栈

产品特点

支持BC/RT/MTRT/MT工作模式

80引脚的陶瓷扁平或鸥翼小陶瓷封装

质量等级

工业级(工作温度-40℃~+85℃)

国军标GJB2438A-2002 H级(工作温度-55℃~+125℃,该指标对军品有效)


常用型号


应用范围
