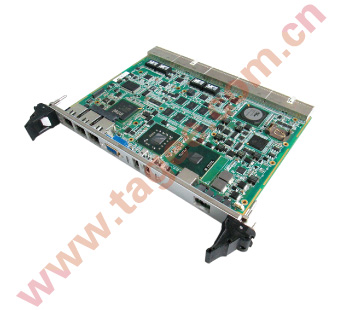

TG-261FQ 6U CPCI 主板

产品配置

与PICMG 2.0 Rev. 3.0 ， 64-bit/66MHz兼容

处理器：Core™2 DuoP8400、Core™2 DuoT9400和Celeron® processorT3100

内存：板载 2GB/4GB DDR3 1066

存储器：板载1个SATA（支持板载2.5寸硬盘），3路SATA硬盘接口，通过后面板CPCI连接器引出

USB接口：6个USB2.0接口（板载2路，四路通过CPCI连接器引出）

串行接口：1路RS-232串行接口，1路RS-422串行接口（芯片组支持的16C550 UART兼容），RS-232同步通过前面板RJ45输出

PCI扩展：64-bit/66(133)MHz兼容32-bit/33MHz PCI/PCI桥，高支持7个外设槽

网络接口：4路千兆以太网接口，通过后面板CPCI连接器引出；3路可切换至前面板输出

支持5V和3.3V PCI信号电压，7组Req/Gnt和clock信号

前面板接口：1×VGA （可前后切换），2× USB 2.0，3 × GbE （可前后切换），1× RS-232，HD Audio音频接口

后传板接口：4 ×USB2.0，4×GbE，4 ×SATA，2 ×COM，1× VGA，1 × LVDS，1 ×DVI，1 × PS2（KB&MS）

尺寸：4HP，233mm ×160mm ；重量：≤850g

MTBF：≧20000h

工作温度：-20℃～+70ºC，-40℃～+85℃（可选）

存储温度：-55℃～+85ºC （无电池）

湿度：93% RH at 40℃，不冷凝

产品特性

基于Intel GM45+ICH9M芯片组

支持Intel Core™2 Duo、Intel  Celeron 处理器

支持2GB、4 GB DDR3  1066内存

支持LVDS、VGA、DVI显示输出

七级(8237兼容)的DMA控制

十五级(8259兼容)的中断控制

软件支持

AMI BIOS with POST codes（支持免CMOS电池）

DOS

Windows XP SP3, XP Embedded, WES 7, CE

QNX

Linux

VxWorks 5.5/6.8

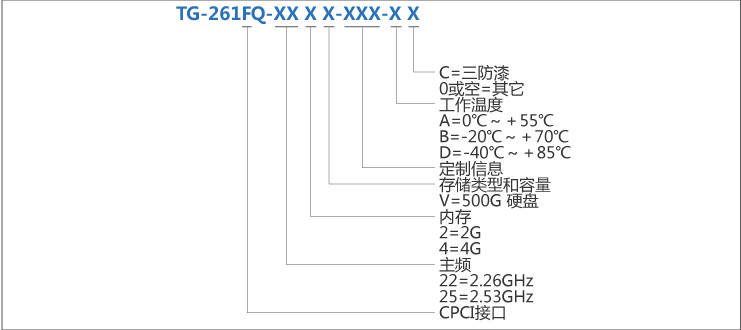

订货信息

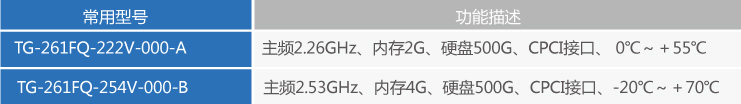

常用型号

应用范围
